HIGHSIDER E-BOX TYP 1 für DRL Schaltung per Lichtsensor

HIGHSIDER PW E-BOX TYP 1, für DRL Schaltung per Lichtsensor.

Zum automatischen Schalten zwischen Tagfahrlicht und Abblendlicht. Die HIGHSIDER PW E-BOX TYP 1 erkennt, wenn es dunkel oder hell wird und schaltet dann automatisch das Abblendlicht an und gleichzeitig das Tagfahricht aus (oder umgekehrt). Zusätzlich ausgestattet (optional schaltbar) ist die sogenante COMING HOME FUNKTION. Diese ermöglicht es, das Tagfahrlicht nach Abschalten des Motorrades bei Dunkelheit für weitere 30 Sec. aktiv leuchten zu lassen. Es wird kein Schalter benötigt.

Maße:
Höhe: 16 mm
Breite: 56,5 mm
Breite mit Befestigungslaschen: 75 mm
Länge: 48 mm
Befestigungslaschen: 3 mm x 11 mm (Langloch)
Gewicht: 46 g
Kabellänge: 400 mm
Kabellänge Lichtsensor: 600 mm (Gesamt)

Anschlüsse:
Lila/Schwarzes Kabel = Fernlicht IN
Gelb/Grünes Kabel = Standlicht IN
Schwarzes Kabel = Masse IN (-)
Rotes Kabel = Versorgungsspannung IN (+)
Blaues Kabel = Abblendlicht OUT
Schwarzes Kabel = Masse OUT (-)
Rosa Kabel = Tagfahrlicht OUT (TFL)
Orangenes Kabel = Abblendlicht IN
Graues Kabel = Programmierkabel
Grünes Kabel = Fernlicht OUT
Braunes Kabel = Positionslicht/Standlicht (OUT)
Schwarzes Kabel = Masse OUT (-)
Weißes Kabel = TFL Kontrollleuchte OUT

4 Poliger Stecker für den Lichtsensor

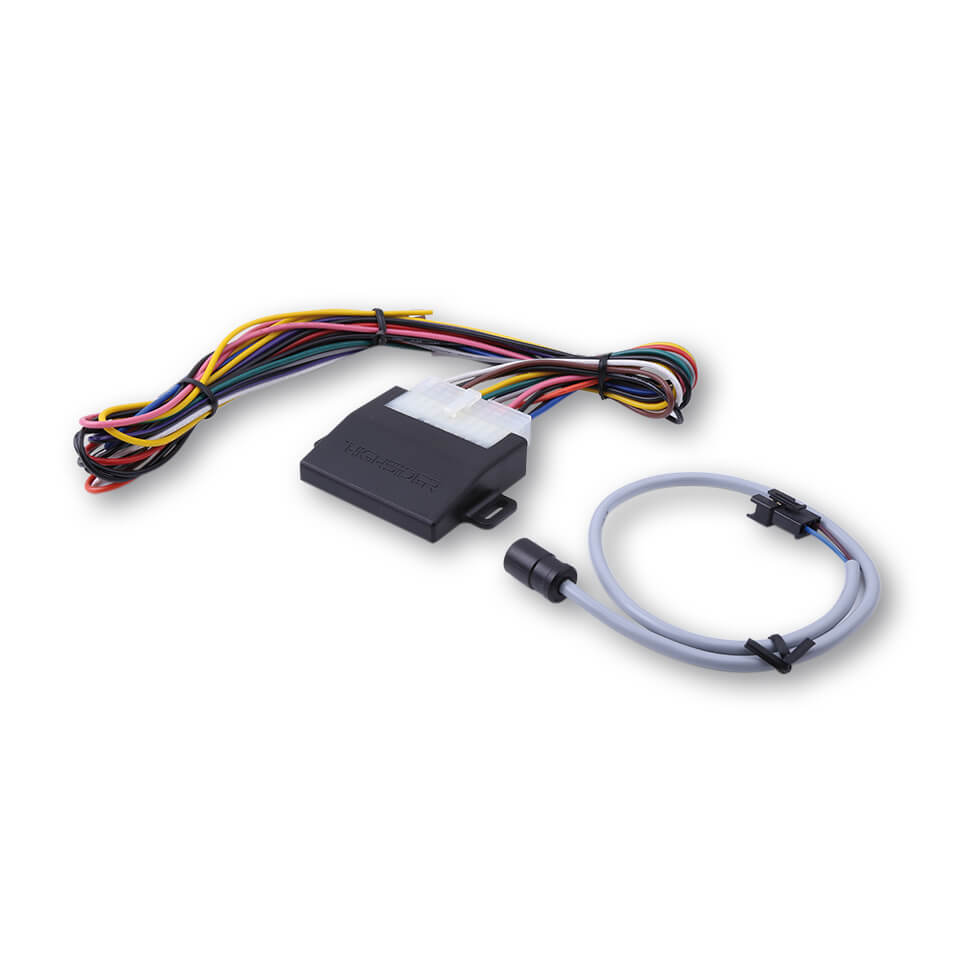

Lieferumfang: HIGHSIDER PW E-BOX TYP 1
Kabelsatz
Lichtsensor
Anleitung

Hinweis:
Die E-Box ist nicht kompatibel mit den HIGHSIDER TYP 8 Scheinwerfern mit Kurvenlicht.

Tipp:
Ein Montage Tutorial gibt es auf YouTube in unserem Kanal (HIGHSIDER Tipps &ampamp Tricks). Link:
https://www.youtube.com/watch?v=OZ8KaqqVC4M
